게이지(Gauge)는 치수, 형상, 간극 등이 ‘규정된 값대로 가공·조립되었는지’ 확인하기 위해 사용하는 검사용 치수 기준 공구다. 보통 버니어캘리퍼스나 마이크로미터로 재기 어려운 부분을 빠르고 반복적으로 합격과 불합격 판정을 할 때 사용한다. 다양한 게이지의 종류를 파악해보자.

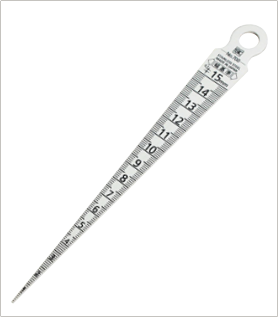

끝으로 갈수록 두께가 점점 변하는 테이퍼 형상으로 만들어진 게이지다. 틈새 폭이나 구멍 직경, 내경 깊이 등을 간단히 밀어 넣으면서 치수를 읽는 공구다. 일반 자로 재기 힘든 좁은 틈, 파이프 내경 등의 간극을 현장에서 빠르게 확인할 때 사용된다.

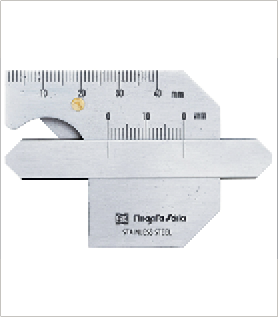

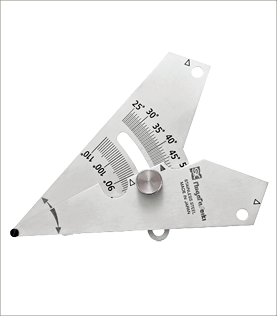

용접을 한 후 비드 높이, 언더컷, 루트 간격, 각장·각목 등 용접부 치수가 규격에 맞게 시공되었는지 육안검사 시 사용하는 계측 공구다. 다양한 용접 치수를 한 개의 게이지로 신속하게 측정할 수 있도록 설계되며 주로 녹에 강한 스테인리스 스틸로 제작된다.

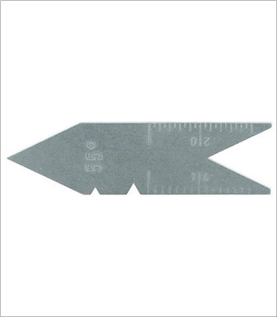

선반 등에서 나사 절삭용 공구의 각도(특히 60° 나사, 휘트워스 나사 각도 등)를 세팅하거나 공작물의 센터 및 나사산 형상 각도를 점검하는 얇은 판형 게이지다. 공구대 세팅 시 공구 끝각이 규정된 각도와 일치하는지 맞대어 보며 조정하는 용도로 사용한다.

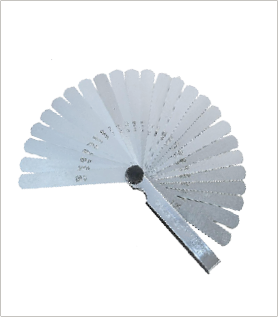

얇은 금속 리프(잎) 여러 장을 두께 규격별로 묶어 둔 게이지로, 두 면 사이 ‘틈새(간극)’의 크기를 재는 데 사용한다. 각 리프의 두께가 표시되어 있어 여러 장을 겹쳐 넣어 목표 간극을 맞추거나 실제 틈새 크기를 확인할 수 있다.

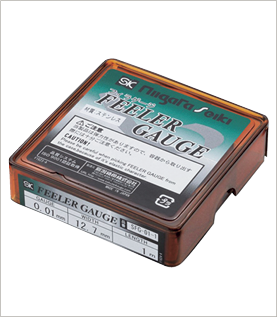

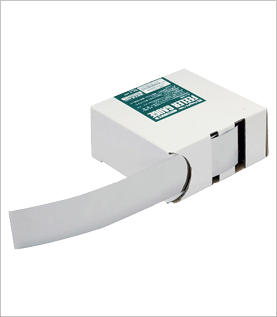

일반 필러 게이지보다 폭이 넓은 리프를 사용하는 필러 게이지로, 넓은 면적의 틈새 상태를 안정적으로 측정해야 할 때 사용한다. 주로 대형 설비나 구조물의 간극 측정, 넓은 플랜지 면 사이의 균일한 간극 확인 등에 적합하다.
정해진 직경을 가진 원통형 핀들을 세트로 구성한 게이지로, 구멍의 내경이 허용 범위인지 삽입·비삽입 여부로 판정하는 공구다. 정밀 플러그 게이지의 일종으로, 직경 간격이 0.01 mm 이하로 매우 촘촘하게 구성된 원통형 핀 세트이다. 구멍 내경의 허용오차가 매우 좁은 정밀 부품 검사에 주로 사용된다.
규정된 각도를 가진 판들을 세트로 구성한 게이지로, 가공된 부품의 각도나 공구 설치 각도가 요구 각도와 일치하는지 확인하는 데 쓴다. 개별 각도 블록을 단독 또는 조합해 기준 각도를 만들고, 작업물에 밀착시켜 빛샘 여부 등으로 판정한다.

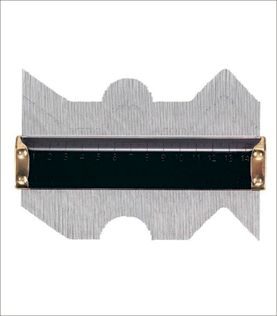

특정 부품의 윤곽 형상을 본떠 만든 판형 게이지로다. 제품 형상이 도면상의 기준 형상과 같은지 빠르게 대조 검사하는 도구다. 복잡한 곡선·곡면 형상을 가진 부품에서 치수보다는 외형 형상 일치 여부를 간편히 확인할 때 쓰인다.

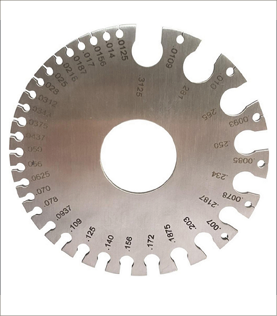

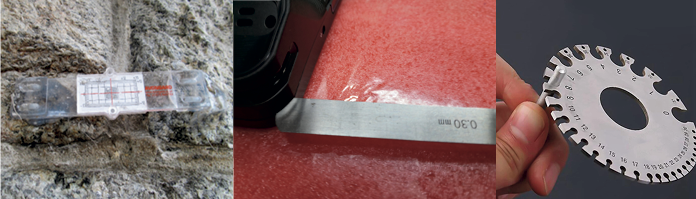

철사, 전선, 가는 드릴 등 원형 재료의 지름(선경)을 간편히 확인하기 위한 게이지다. 여러 규격의 홈이나 구멍이 가공된 원판 또는 판형으로 만들어지며, 해당 홈·구멍에 맞는 것을 끼워 넣어 치수를 읽는다. 전선·철사 등의 선경을 재는 데 사용되며 AWG, SWG, BWG 등 국제 표준에 따라 홈이나 구멍이 가공된 판 또는 원판 형태이다.

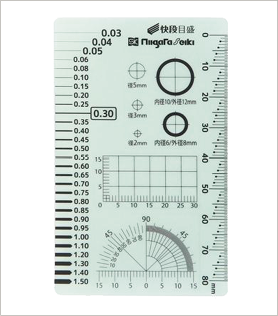

콘크리트, 도장면, 구조물 등에 발생한 균열(크랙)의 폭과 진행 정도를 측정하기 위한 게이지다. 투명 플라스틱 판 등에 여러 폭 눈금이 인쇄된 형태 또는 균열 폭을 판독하기 위한 확대 스케일 형태로 제공된다. 균열 폭에 따른 보수 여부 판단에 활용된다.

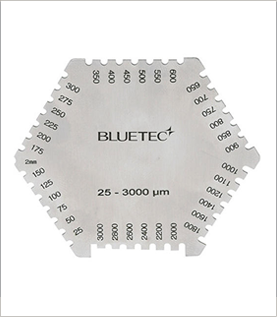

도장 직후 아직 마르지 않은 도료의 ‘습윤 도막 두께’를 재기 위한 게이지다. 톱니 또는 계단 형상의 금속·플라스틱 판을 도막 위에 눌러 가장 먼저 닿는 부분과 닿지 않는 부분의 차이로 두께를 판독하며, 설계된 건조 도막 두께를 확보하기 위한 도료 도포량 관리에 사용된다.
두 부재 사이의 틈새나 재료 자체의 두께를 측정하기 위한 게이지를 통칭하며, 필러 게이지류의 틈새 게이지, 블레이드형 두께 게이지 등이 여기에 포함된다. 마이크로미터나 캘리퍼스가 들어가기 어려운 부분의 간극·두께를 현장에서 간편히 확인할 때 쓴다.

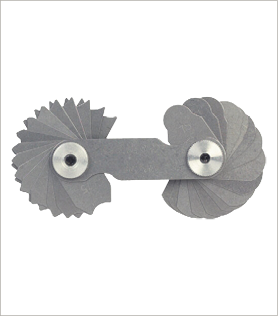

R면(라운드부)의 곡률 반지름이 도면상의 R값과 일치하는지 확인하는 반지름 측정용 윤곽 게이지다. 여러 R값이 가공된 얇은 판들을 세트로 제공하며, 부품의 둥근 모서리에 대어 빛샘이 없는지 확인해 합·부 판정을 한다.

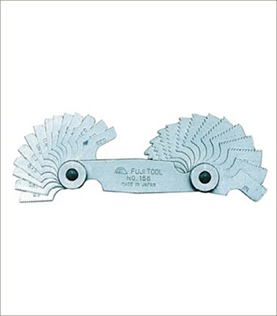

각종 나사의 피치(산과 산 사이 거리)와 나사산 형상을 확인하는 게이지로, 다양한 피치 형상의 잎을 한 세트로 묶어 사용한다. 측정하려는 나사에 여러 잎을 번갈아 대어 가장 잘 맞는 잎의 표시값으로 나사 피치를 판독한다.

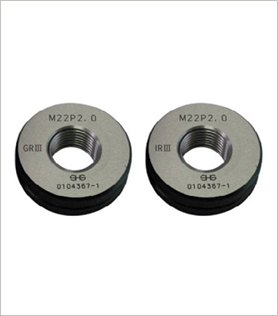

나사의 외경·내경, 피치, 나사산 형상 등이 규격에 맞는지 검사하기 위해 사용하는 게이지의 총칭이다. 플러그 나사 게이지(내측 나사 검사), 링 나사 게이지(외측 나사 검사), 피치 게이지 등으로 나뉘며 나사산의 유효경, 피치, 형상 등을 빠르게 합격·불합격 판정한다.

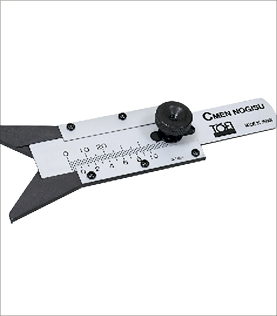

C면(45° 등으로 모따기한 가장자리)의 크기와 각도가 규정된 C값(30°, 60° 등)에 맞는지 측정하는 게이지다. 구멍 입구나 모서리의 모따기 치수를 간단히 눌러 넣어 읽거나, 맞대어 형상 차이로 판정하는 방식으로 사용된다.
